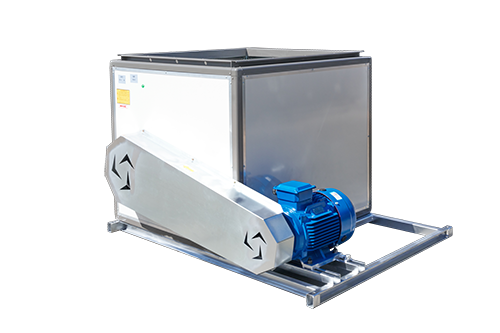

HTFC-I、II型柜式离心风机

HTFC-I、II型柜式离心风机概述

1. HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声的前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同的角度的进出风口位置，以满足用户不同的安装需要。根据消防与通风的要求分A式和B式两种类型，A式电机装在箱体外，用于消防排烟，根据CCCF细则规定，命名为“离心式消防排烟风机”，并经国家消防合格评定中心按GA2311-2009《消防排烟风机耐高温试验方法》进行耐高温试验，并取得CCCF认证，风机能在280℃高温条件下连续运行60分钟，B式电机装在箱体内，用于通风换气。

2. 风要同按直径分为9° ~ 40°十二种规格，系列风量为1650~112619m³/h，全压为152 ~ 1124Pa。HTFC型柜式离心风机经不断的改进和开发，现可分为I、II两种类型，其中I型为单速型，II型为双速，配用双速电机，实现两档调整，可满足用户对不同工况点性能调节的需要。风机也可配用变叔电机和变频控制器，实现变频调整，建议调节频率销定在范围25Hz ~ 50Hz。

3. 为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXd II BT4，适用于易燃、易爆气体的场所。

4. 为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱本加厚，以防降低风机噪声。

5. 风机可加配初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。

HTFC-I、II型柜式离心风机产品工作条件

HTFC-I、II型柜式离心风机产品应用

风要同广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟，特别适用于需要低噪声、大风量通风排烟的场所。

HTFC-I、II型柜式离心风机产品配置

HTFC-I、II型柜式离心风机产品加工艺

1. 风机叶轮、机壳为优质镀锌板，全部模具化生产，采用铆接、咬接等手段，表面清洁平整、不存在焊接变形现象、叶轮经动、静平衡校正，其平衡精度不大于4.0级。

2. 风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸成型的钢框架（也可根据用户需要采用铝合金型材框架），箱板的内外板材质为彩涂板，表面清洁美观、耐腐蚀性强，夹层填充材料采用可发性聚苯乙烯、EPS防火保温板复合板（限于消防排烟）等，可进一步降低噪声。产品可进行现场拆装。

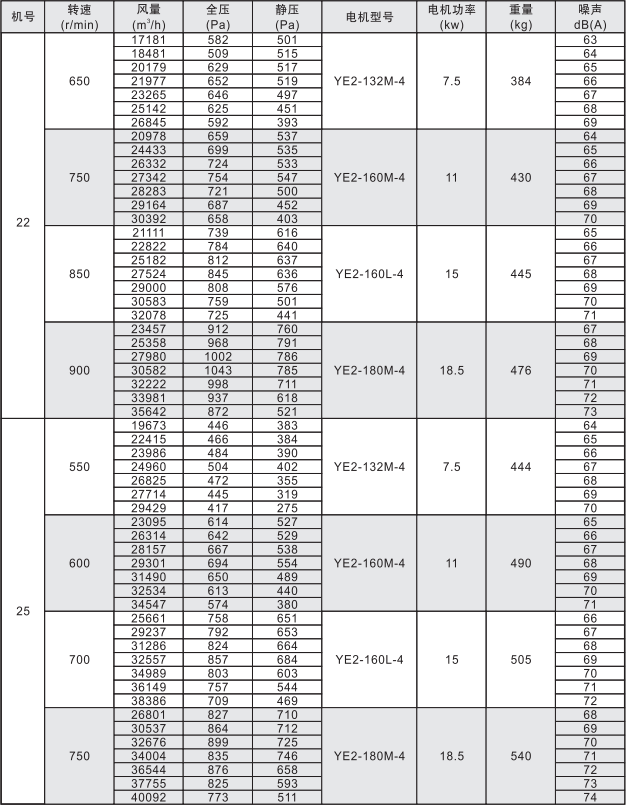

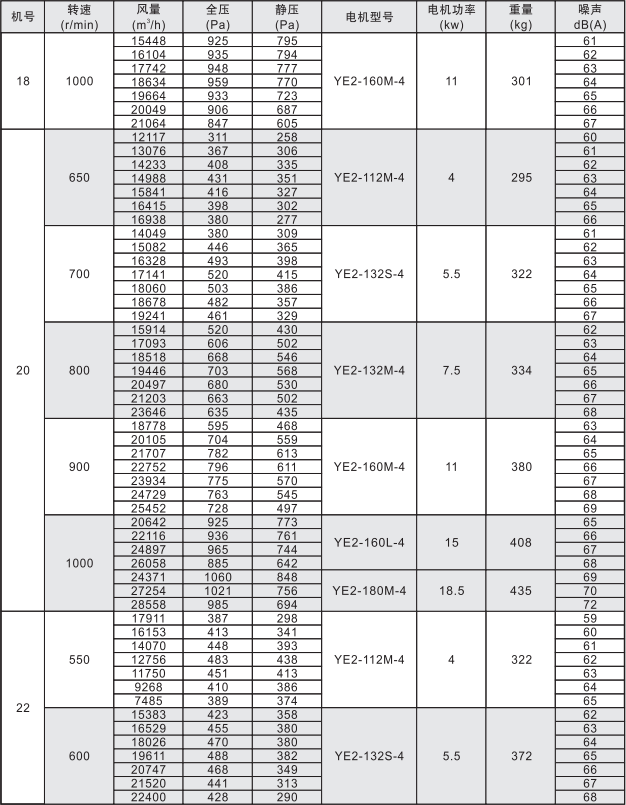

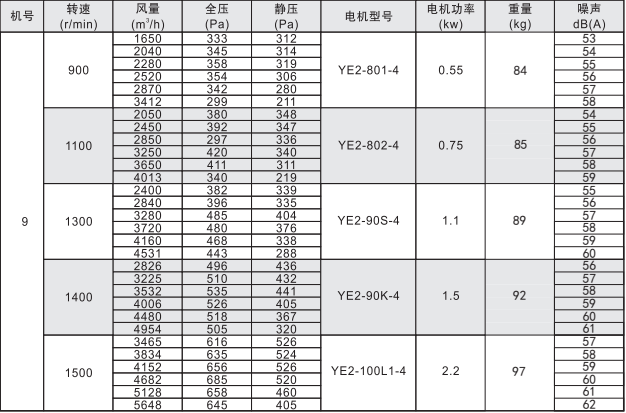

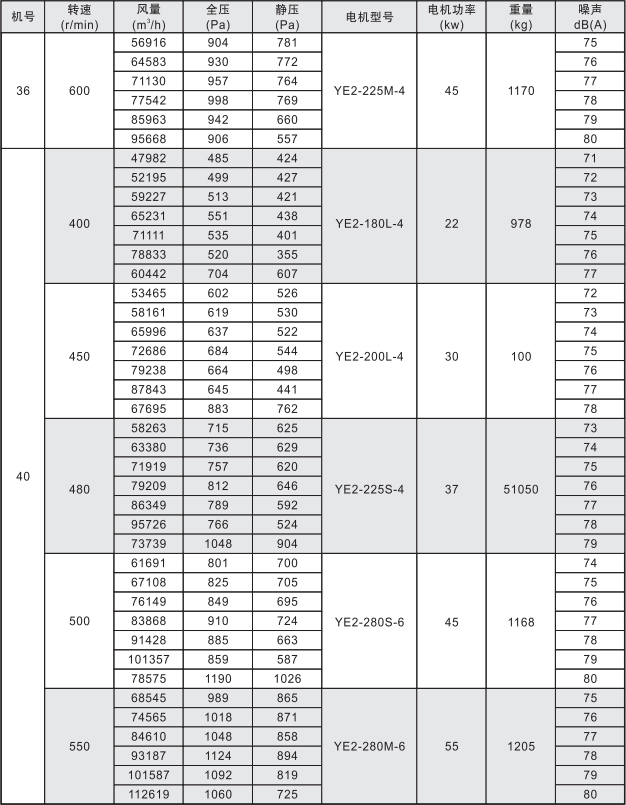

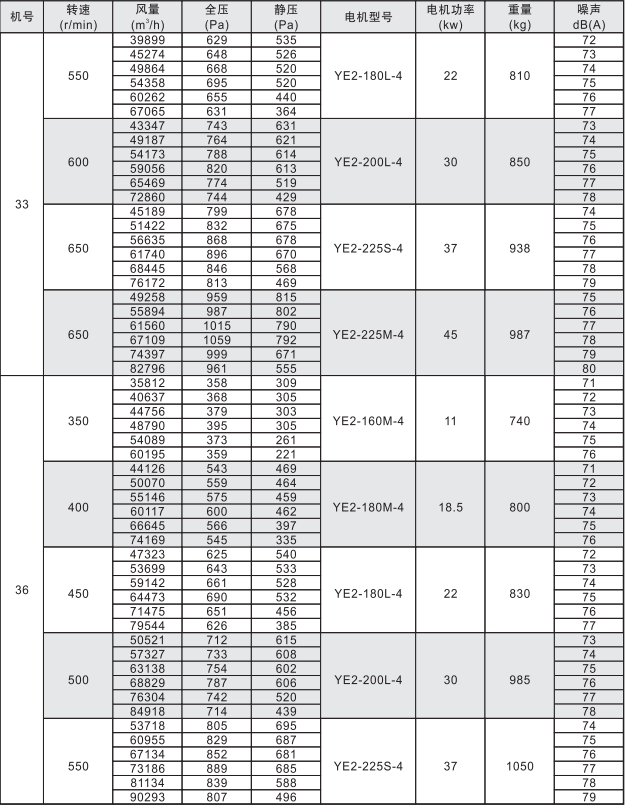

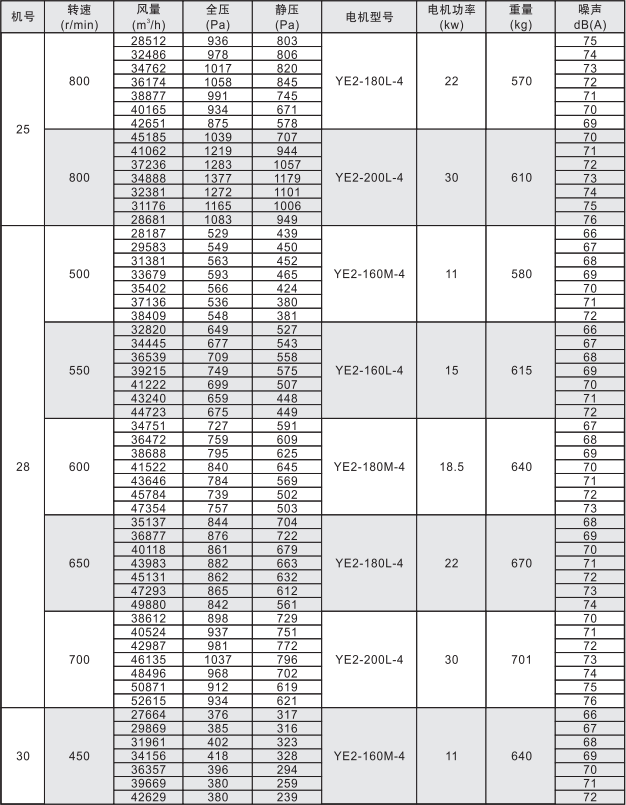

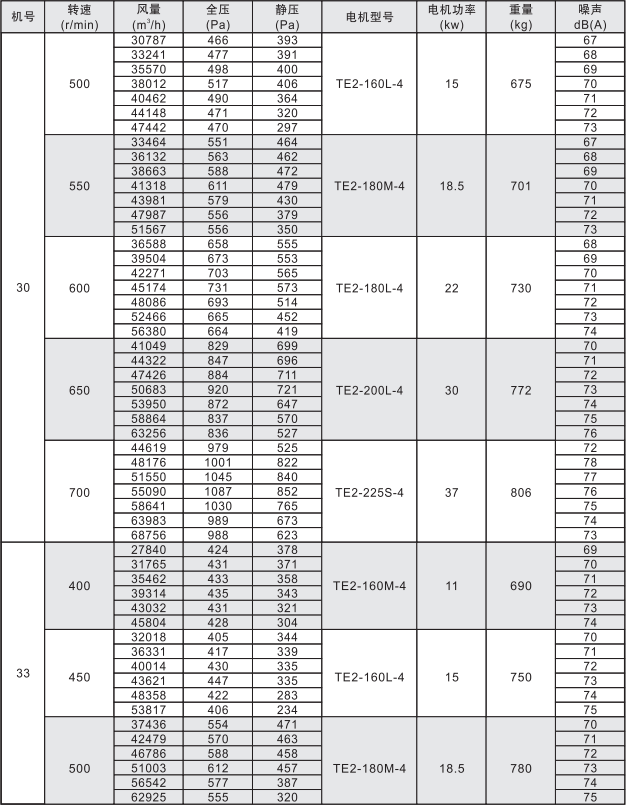

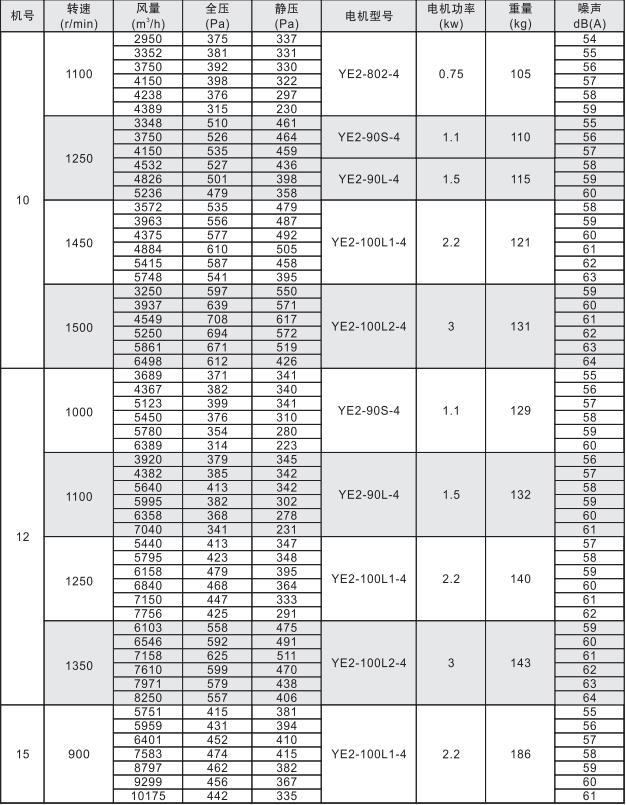

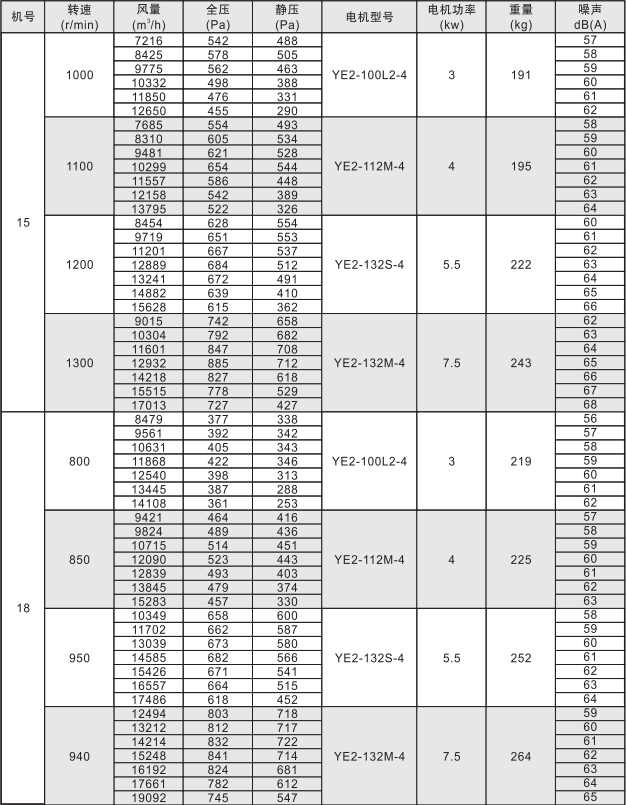

HTFC-I型柜式离心风机性能参数

HTFC-II型柜式离心风机

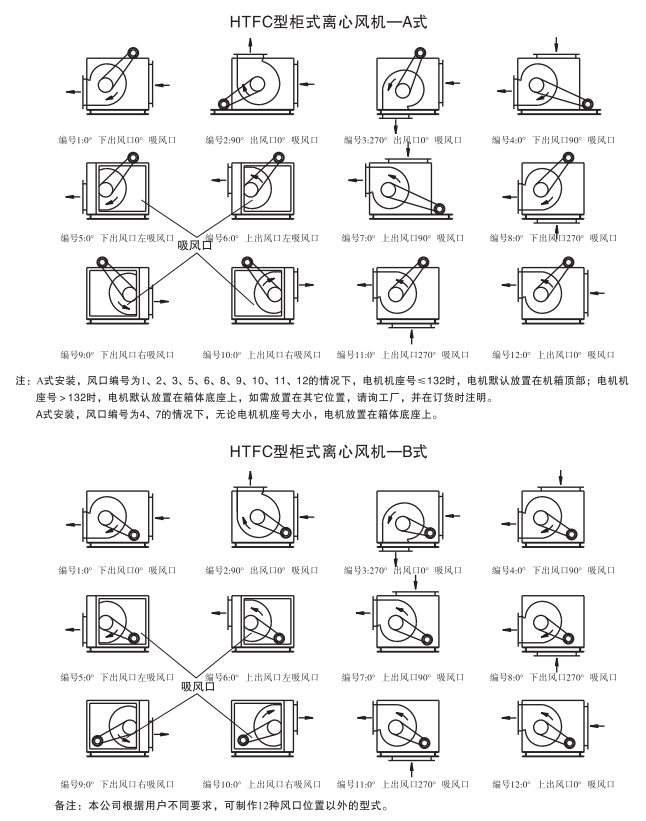

HTFC-I、II型柜式离心风机封口位置图

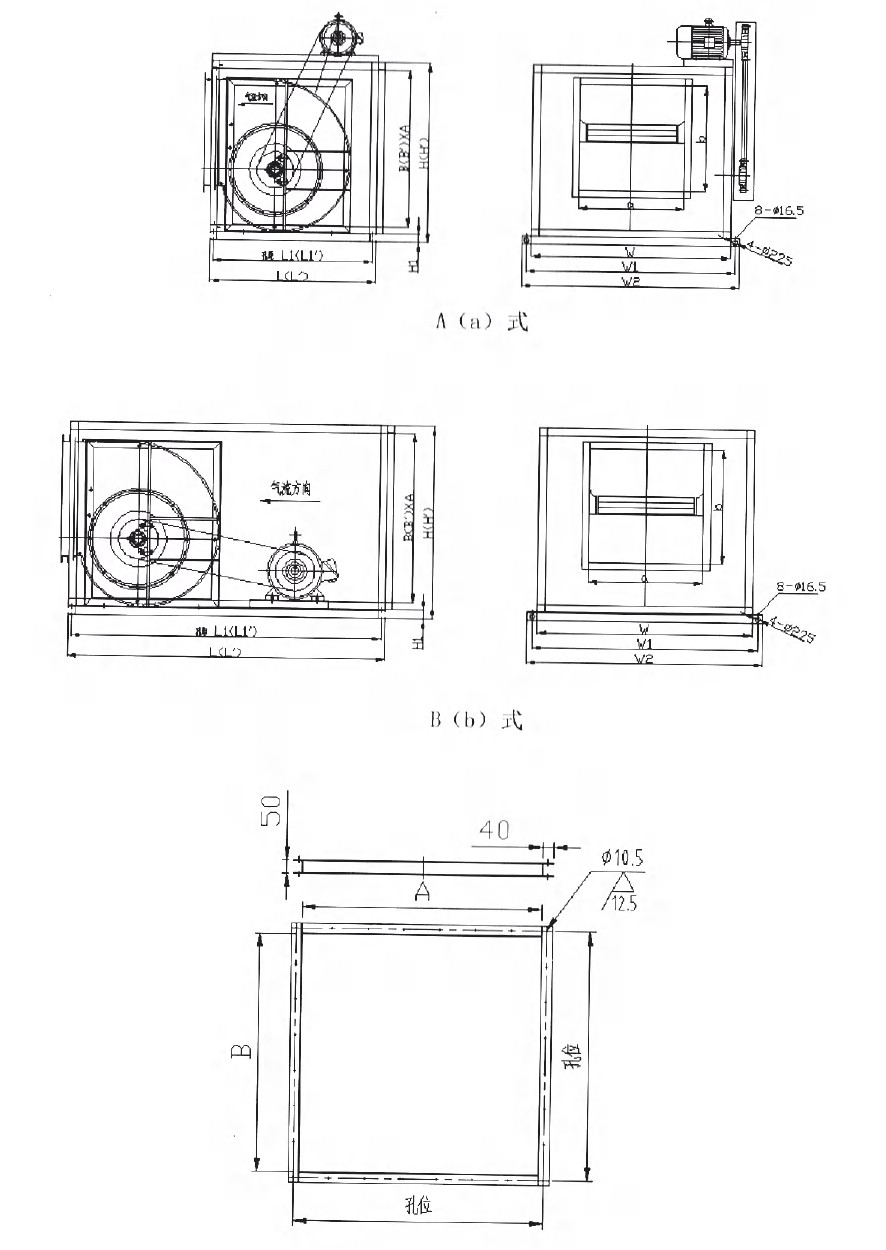

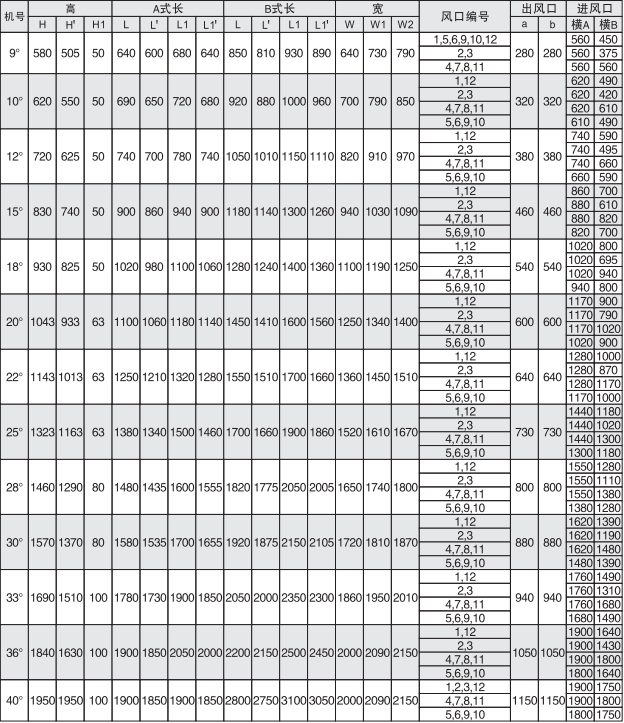

HTFC-I、II型柜式离心风机外形及尺寸
