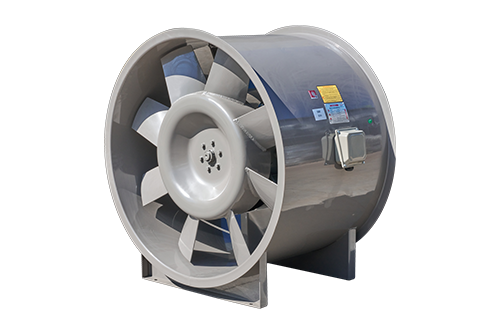

SZF-I型轴流风机

SZF-I型轴流风机概述

1.1. SZF型轴流风机其基本形式为轴流式结构，是一种高压力轴流风机。

1.2. 产品分类

SZF-I型风机，按直径分为300 ~ 1600mm，19种规格，风量为1600~160000m³/h，全压为80 ~ 1100Pa；SZF-II型，按直径分为500 ~ 1600mm，14种规格，风量为3500 ~ 130000m³/h，全压力为90 ~ 1000Pa。

按调速方式分单速、双速、变频（风机电机采用变频电机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁家在25Hz ~ 50Hz）。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXd II BT4。

1.3. 为适应不同场所噪声的要求，风机均可配不同长度的消声器。

SZF-I型轴流风机产品工作条件

工作温度:：-20 ~ +45℃

湿 度：小于90%

介质条件：空气（含尘量不超过100mg/m³）

工作电源：三相380V/50Hz。

SZF-I型轴流风机产品应用

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。

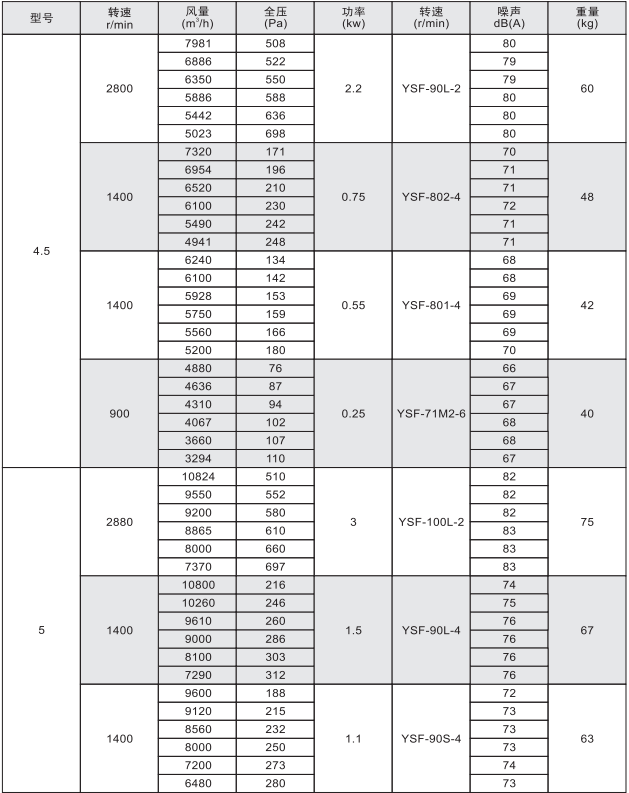

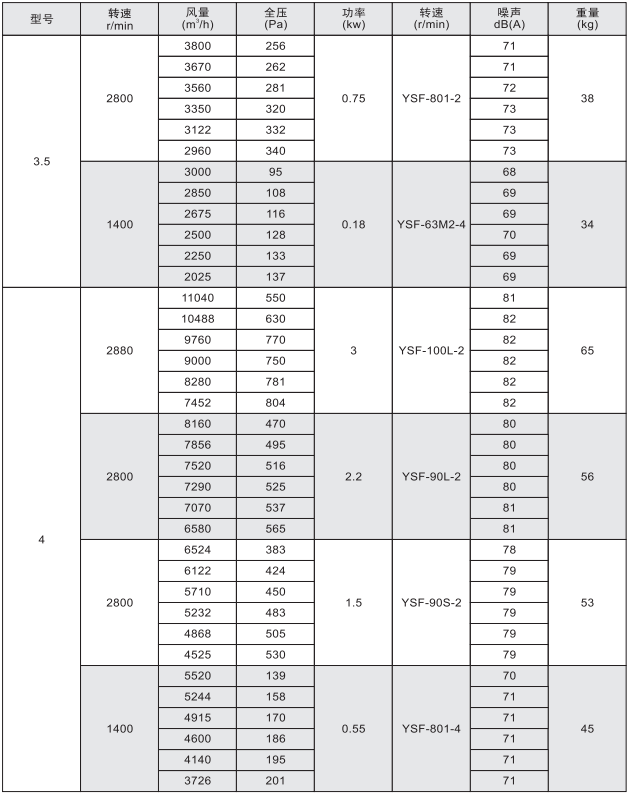

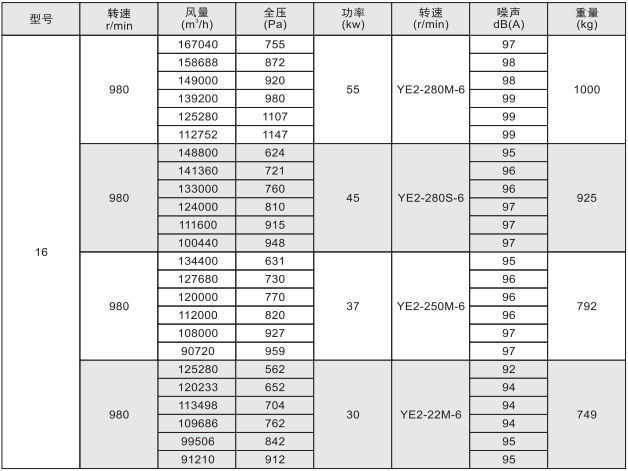

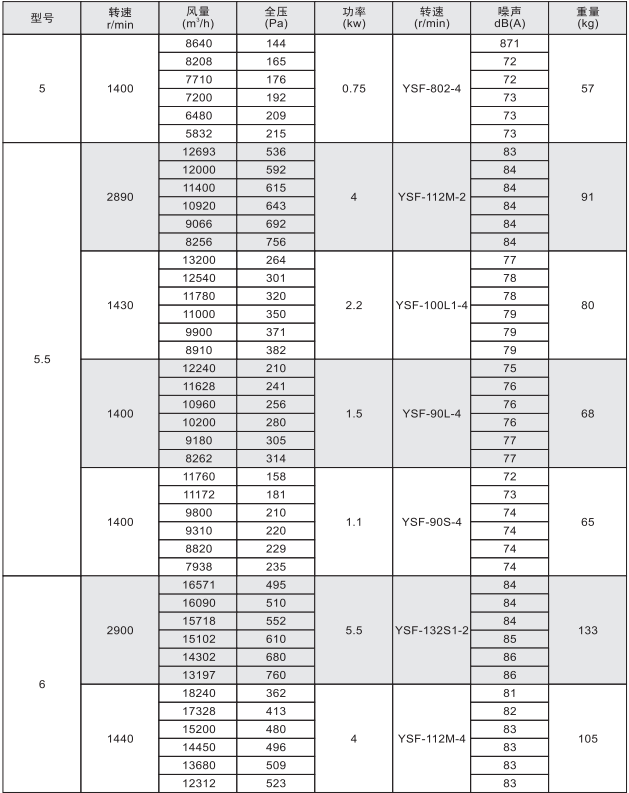

SZF-I型轴流风机产品配置

SZF-I型轴流风机产品加工工艺

5.1. 风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装置配成形。叶轮经静、动平衡校正、平衡精度不大于G5.6级。

5.2. 外简法兰为采用整体旋压翻边而成。

SZF-I型轴流风机

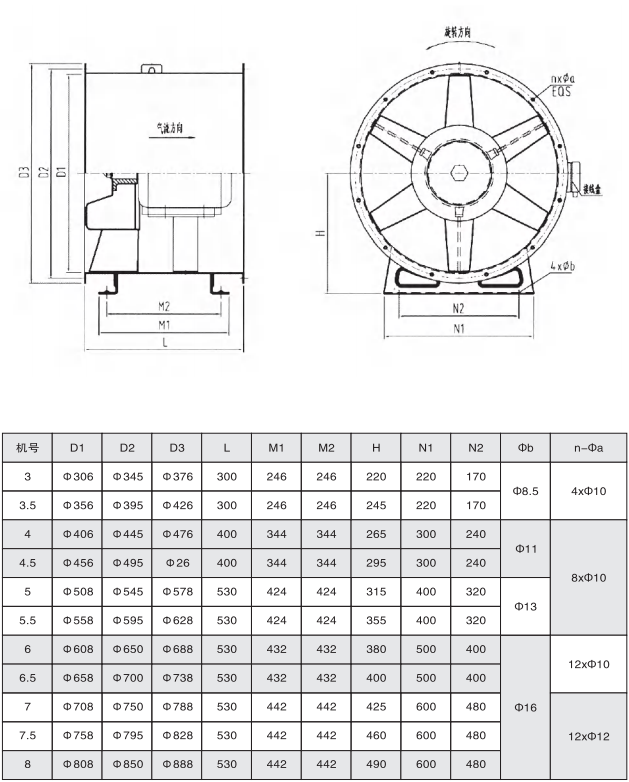

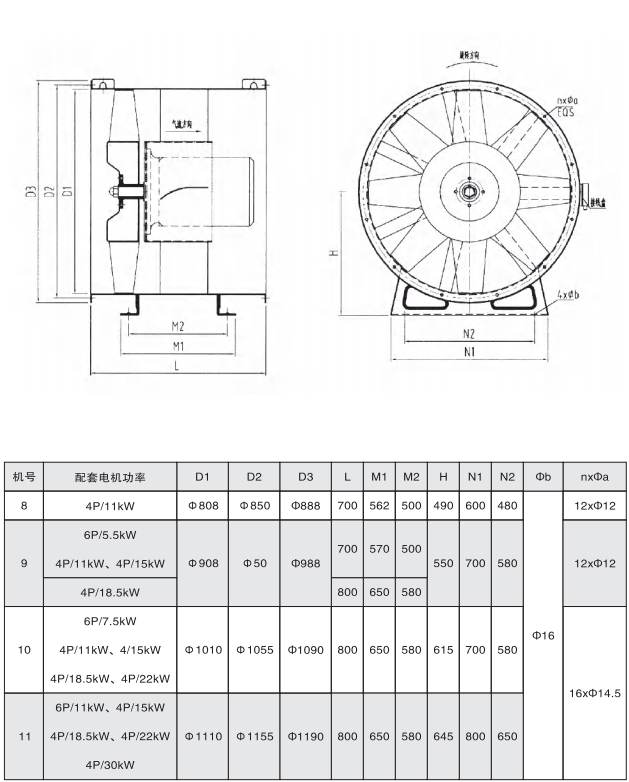

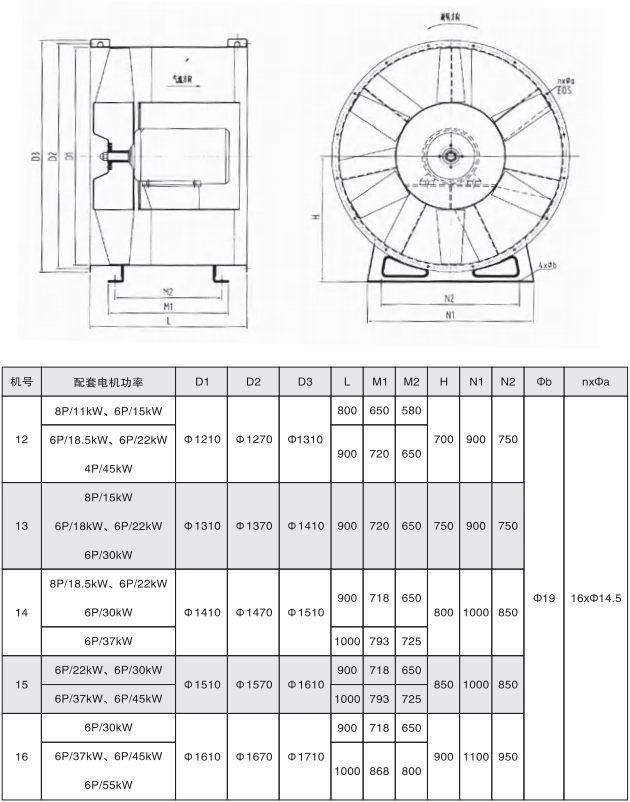

SZF-I型轴流风机外形及尺寸
