DWT-II型轴流式屋顶风机

DWT型低噪声屋顶风机特点

1. 规格型式多，应用范围广：可根据使用场合的压力、风量和噪声的不同要求，选用以下三种型式风机：

a. 轴流式屋顶风机：型号为DWT-I型，宜用于中低压、大流量的使用场合。同时根据用户需要还可以设计成双向旋转可逆式，具有正反工况等效的特点。

b. 离心式屋顶风机：型号为DWT-II型、DWT-III型二种型式，宜适用于风量较小而压力要求较高的场合。

c. 无电机涡轮排风机：型号为DWT-IV型，宜用于商用建筑和厂矿企业（轻钢结构屋面）的排风换气。

2. 效率高，噪声低：本风机采用先进的CAD软件，经多目标优化设计、开发。DWT-I系列机号中1200、1400、1500、1600、1800、2000、2200及2400mm风机，采用相同直径不同转速，不同角度和不同叶型的方法，以满足不同使用工况的需要，达到风机与系统匹配，以利实现节能和降噪。

3. 运转平稳，寿命长：本风机的转动惯量小，动平衡精度高，运转平稳，且各项性能指标在公司内控标准中的要求均高于风机行业标准，能确保风机长期稳定地运行。

4. 适用范围广：本风机可以根据使用要求，制造成防爆型、防腐型，适用于抗老化抽送、排易燃、易爆及有腐蚀性气体的场合。

5. 本公司经过多年的研制和反复试验，已成功地开发了大型圆形风帽的旋压设备，能够旋压直径4米以上的圆形风帽，并取得专利证书。大型圆形风帽旋压设备的开发成功，克服大型圆形风帽只能用玻璃钢制作或用方形风帽代替的单一制作工艺的缺点，为生产全铝制或全不锈钢大型屋顶风机（配圆形风帽）创造了条件。DWVT-I屋顶风机全部采用铝合金制作时，因重量轻，特别适合轻钢结构建筑物。DWT-I屋顶风机全部采用不锈钢制作时，特别适用于海边的建筑物和有腐蚀性气体产生的场所。

DWT型低噪声屋顶风机型号结构说明

1. DWT-I轴流式屋顶风机直径自Φ300-Φ2400mm，共十七种机号；DWT-II离心式屋顶风机有Φ300-Φ1000mm九种机号；DWT-III离心式屋顶风机直径自Φ280-Φ800mm，共十种机号；DWT-IV无电机涡轮排风机有5#和6.8#两种机号，且还可根据用户需要提供其它机号。

2. 各种型号的风机结构可参阅总装图，它由叶轮、风筒、风帽、传动部件、活页风门、安全网等部件组成。

3. 风机传动形式：DWT-I型风机Φ ≤2200mm，采用电机直联传动，如用户根据使用场合需用皮带传动，本公司亦可按要求生产，Φ ≥2200mm以上采用皮带传动形式，也可采用减速器传动形式，活页风门有重力式、电动式和手动式三种；DWT-II、DWT-M型屋顶风机，采用电机直联传动。

4. 屋顶风机应用面广量大，根据用途的需要结构形式繁多，本公司可按用户不同的技术参数要求进行研制、开发和外形结构的改进。

5. 本屋顶风机送排风压力高于600Pa以上应采用离心式风机；压力在400Pa-600Pa应采用混流式通风机；压力低于400Pa以下应采用轴流式通风机。外界自然风较强或室内外温差较大时，可选用无电机涡轮排风机。

6. 特别说明：防鸟网、安全网、活页风门作为风机的附件不包括在风机中，若不注明我公司不供给附件。

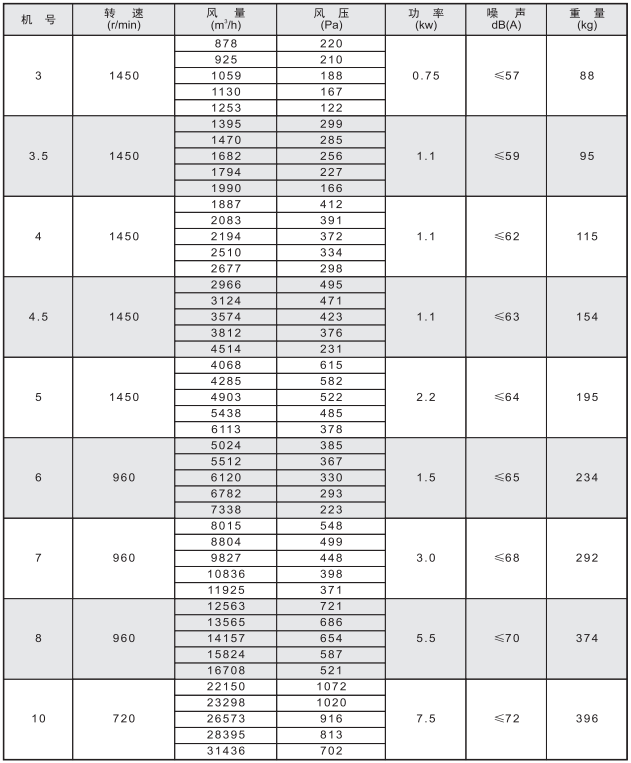

DWT-II型轴流式屋顶风机性能参数

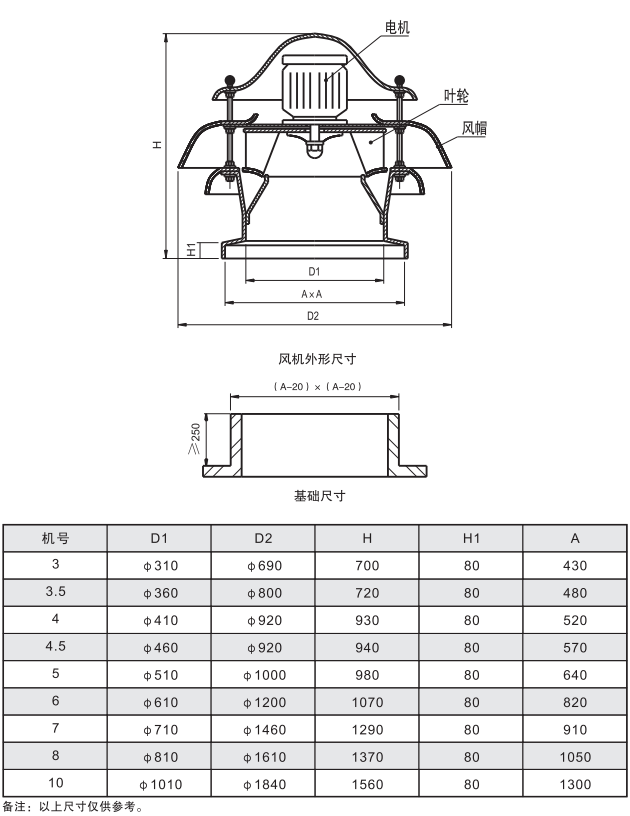

DWT-II型轴流式屋顶风机外形及尺寸

DWT-II型轴流式屋顶风机安装、使用、维护说明

1.打开包装箱后，检查风机各部件（特别是叶轮及机壳）有否损伤变形，联接有否松动，若有则应及时纠正。

2.在预制的安装基础上放一圈橡皮圈或密封胶，然后起吊风机至安装基础上，底脚螺栓对位不得用敲打的办法对位，对下后螺栓紧固。

3.起吊风机必须用铁索托住风机，不允许用吊钩勾住风帽边缘起吊。

4.No.12以上的大风机的风帽为剖分式，供货时分件包装，对于大机号风机应先把风机主体安装在基础上，然后再把风帽装在风机主体上，剖分式风帽联接法兰上需加防水封胶。

5.轴流式、离心式的进口联接管道，应用软接连接，风机不承负管道重量。

6.安装完毕后，接通电源运转，检查风机是否正常。

7.在试运转或正常使用中，碰到下列情况应立即停机，查明原因，等故障排除后方可起动：

1）发生强烈振动；

2）突然噪声加大或发生异常声音；

3）电机超功率；

4）电机冒白烟；

8.在使用中应定期检查风机连接件，紧固件有否松动，叶轮有否积尘，定期加润滑油。

DWT-II型轴流式屋顶风机风机采购注意事项

1.用户订购我公司风机应明确写明下列内容：

1)需订风机的名称、型号、电源、频率、电压；

2)工作介质（一般为工业气体）的物理、化学性质及此态下的性能参数;如不注明此项内容中的工作介质一律为标准状况下的空气；

3)应注明所需的附件名称及型式（防鸟网、安全网、活页门作为风机的附件不包括在风机中），若不注明我公司不供给附件；

2.当用户难以确定选用何种风机适合时，我公司可为用户选型并指明应带的附件，若用户所需的性能参数与样本不符合时，我公司可代为设计新型的风机。
