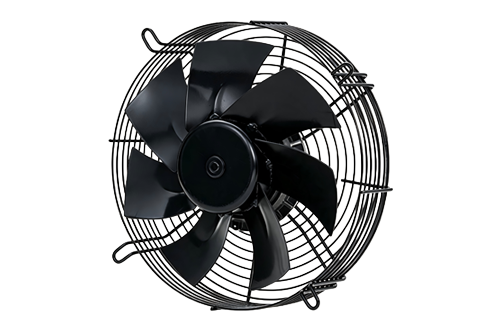

EC轴流风机

一、EC轴流风机简介

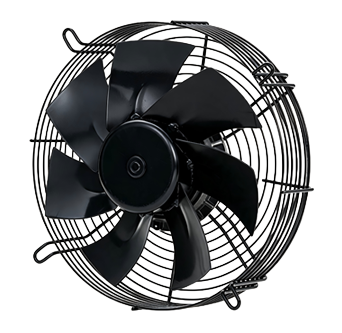

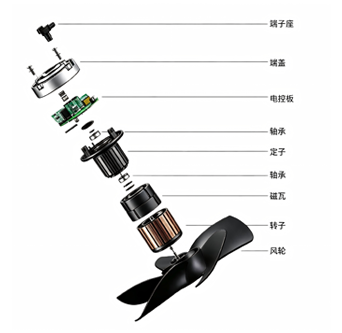

EC轴流风机采用金属焊接和一体成型增强玻璃纤维空气动力学塑料叶轮，配玻纤加强气动叶轮，紧凑节能型智能EC电机驱动，免维护滚珠轴承，使用寿命更长。风机可安装在各个方向，包括各种风机安全网罩，导风筒和导风罩圆顶，分析了风机因转子和定子压力变形而产生的流型和气流损失的原因。与竞争对手的通风、加热、制冷产品或系统相比，更安静的声音水平有助于满足客户要求的风扇性能工作点。 本系列风机采用集成化、智能化EC电机技术，可选配交流、直流电源，内置或外置国际标准遥控R485通讯协议，使用于IOE(万联网），IOT(物联网），智能家居系统，工业4.0，并通过减少客户的碳排放来致力于碳中和气候变化。 功率因数校正（PFC）>96%，在某些应用情况下可用于满足电力梯度稳定要求。

2、轴流风机技术参数

叶轮尺寸：从直径80mm到1000mm；

声音等级：根据不同的转速，从31dB(A)到最大78d(B)A；

风量：最大28000CMH（立方米每小时）；

风压：最大380Pa；

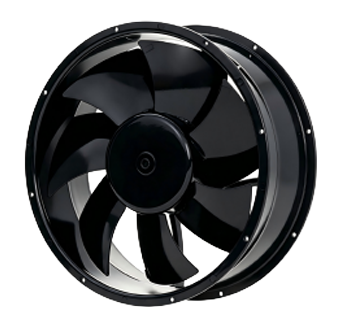

以下为 A-EC-500-137型（带导风面板）性能参数。我司 EC 轴流风机涵盖 80mm–1000mm 全规格，如需其他型号详细资料，请联系我们获取专属选型手册。

P-Q曲线：

风机外形尺寸：

二、应用场景

1、 数据中心

数据中心是全球协作的特定设备网络，用来在因特上传递、加速、展示、计算、存储数据信息。数据中心是与人力资源、自然资源一样重要的战略资源，在信息时代下的数据中心行业中，只有对数据进行大规模和灵活性的运用，才能更好的去理解数据，运用数据，才能促使数据中心行业快速高效发展，体现出人类发展的大智慧。

EC风机在数据中心扮演着制冷系统心脏的角色，是应对AI算力爆发带来的高热负载与高能耗挑战的核心技术之一。它的核心作用体现在以下几个方面：

1.1 大幅节能，优化PUE

数据中心的电力消耗巨大，其中制冷系统是“耗能大户”。EC风机最显著的作用就是大幅降低制冷能耗，从而优化数据中心的能效指标——PUE（电源使用效率）。

高效率电机：EC（电子换向）电机本身效率极高，可达90%。相比传统交流（AC）风机，能耗可降低20%-30%，甚至高达50%。

智能调速：EC风机能根据实时热负载精确调节转速，按需供冷，避免“一刀切”式的能源浪费。在数据中心常用的40%-80% 部分负载下，仍能保持高效率。

降低总体成本：能耗的降低不仅节省电费，还能减少对上游电路、断路器等电力基础设施的投资。根据过往数据，采用德远EC风机的节能收益，通常在6-12个月内就能抵消其较高的初始投资。

1.2 智能温控，保障可靠性

数据中心对温度和湿度的稳定性要求极高。EC风机的智能特性，是实现精准、可靠热管理的关键。

按需供冷：EC风机的无级调速功能，可以实时响应服务器负载变化，实现动态自适应调整输出。

柔性制冷：EC技术让制冷系统变得“柔性”，能够灵活应对不同区域的热量变化，实现更精细化的温度控制。

高可靠性：数据中心要求7x24小时不间断运行。EC风机结构简单（无刷、无集电环和电刷），寿命长，具备堵转保护、过压保护等多重防护，是实现高可靠性冷却的基石。

预测性维护：部分EC风机可选择搭配集成振动传感器，可实时监测设备状态，实现预测性维护，最大限度减少意外停机。

1.3 低噪运行，优化环境

数据中心通常位于城市或办公区域，噪音控制是重要考量。相比传统风机，EC风机运行更安静。

通过优化电机和叶片设计，EC风机能显著降低运行噪音。

采用仿生学设计的EC风扇，噪音可比传统设计降低4-6分贝(A)。

核心应用场景：从机柜到机房

EC风机的应用贯穿数据中心的多个层面：

服务器/机柜级：直接用于服务器内部或机柜的散热。随着AI服务器功耗飙升，对EC风扇的需求已从服务器内部延伸到整体机房。

列间/行级空调：安装在服务器机柜列间，进行针对性冷却。

机房精密空调：大型数据中心的机房空调大量采用EC风机送风。

空气处理机组：EC风机是数据中心AHU（空气处理机组） 的核心部件。

风机墙：这是一种高效的集中式冷却方案，在一面墙上安装大量EC风机，为整个数据中心提供均匀、大量的气流。

冷却塔/干冷器：在制冷系统的最终排热环节，也需要大功率、高可靠性的EC风机。

新风系统：用于数据中心的通风换气。

总结

EC风机在数据中心已不是简单的“风扇”，而是融合了高效电机、智能控制和空气动力学优化的高科技解决方案。在追求更低PUE、更高可靠性和更优成本的现代数据中心，EC风机已成为不可或缺的核心组件，是建设绿色、高效数据中心的关键技术之一。

2、 空调和制冷

我们居住的地球变得越来越炎热，最终导致空调系统在现代得到了越来越广泛的应用。这不仅适用于人们的居住和工作空间，以确保室内温度舒适和稳定，而且还适用于各种设备，尤其是电子控制的智能商业和工业设备，中/大型建筑可安装冷水机组和AHU组合，中小型建筑可使用VRF和AHU组合。它们在电子元件可承受的封闭空间中运行，以保证可靠的性能。

在空调和制冷系统中，EC风机正扮演着从传统“耗能部件”向“智能节能心脏”转型的关键角色。它的作用远不止于送风，而是通过高效节能、精准控制和智能集成，为整个系统“减负”。

⚙️ 核心作用：为系统“减负”与赋能

EC风机的作用体现在以下几个核心层面：

大幅节能，降低运营成本：这是EC风机最直接的价值。它采用高效的永磁同步电机，效率可达90%以上，并能根据需求无级调速，实现“按需供冷”。相比传统AC（交流）风机，可节能30%-50%。在商业楼宇等项目中，EC风墙方案的平均节能率高达50.4%，一台空调箱每年就能节省近24,000元的综合成本。

精准控温，提升舒适度：EC风机能实时响应系统指令，精细调节风量与风压，从而实现更精确的温湿度控制。这能避免温度大幅波动，提升室内环境的舒适度，同时也有助于减少压缩机的频繁启停，延长其寿命。

智能集成，简化系统控制：EC风机内置智能控制，能轻松接入楼宇自控系统（BAS） 或工业物联网。通过标准接口（如0-10V、PWM、Modbus等），可以实现远程监控、故障预警和自动调节，大大简化了系统架构和运维难度。

低噪运行，改善工作环境：EC风机通过优化的电子控制和叶轮设计，显著降低了机械振动和气动噪声。这使得它非常适合安装在办公楼、医院、住宅等对噪音敏感的环境。

高可靠性，保障关键业务：EC风机的无刷电机结构消除了碳刷磨损，寿命更长、维护更少。在数据中心等关键场所，采用N+1冗余设计的“风机墙”（FanGrid），即使单个风机故障，其他风机也能自动提速补偿，确保系统不停摆。

结构紧凑，释放设计空间：EC风机高度集成的设计使其体积更小、重量更轻，为空调和制冷设备的小型化和灵活布局提供了更多可能。

关键应用：覆盖各类空调与制冷设备

EC风机的这些优势使其被广泛应用于空调与制冷系统的各个环节：

空气处理机组与新风系统：在大型建筑的AHU中，EC风机是核心部件。无论是新建还是改造项目，用高效的EC插接风机替换传统的AC皮带驱动风机，都是非常普遍的节能手段。

数据中心精密空调：数据中心对制冷要求极高，EC风机是其精密空调（CRAC/CRAH）的标配。它能根据IT负载动态调节风量，精确控制温度，有效降低数据中心的PUE值。

冷凝器与蒸发器：在制冷机组中，为冷凝器和蒸发器提供散热风流的风机是能耗大户。使用EC轴流风机替换传统AC电机，节能效果可达30%。

冷却塔：EC风机的紧凑、高效和免维护特性，使其成为冷却塔节能改造的理想选择。

冷水机组：在风冷式冷水机组（Chiller） 中，采用EC风机进行变速控制，可在部分负载时显著提升效率并降低成本。

冷柜与展示柜：在商用制冷领域，EC风机能以极低的功耗（约为传统罩极电机的十分之一）实现高效换热。

总结

总的来说，EC风机在空调和制冷系统中不仅是高效的送风设备，更是一个集节能、智能、可靠于一体的系统级优化方案。它通过降低能耗、提升控制精度、简化系统集成和维护，为整个系统创造了显著的经济和环境价值。

3、 冷却塔

工艺中产生许多多余热量时，必须使用冷却塔，尽可能快地高效导出余热。 其中一个应用领域就是大型数据中心，众多 IT 设备（比如服务器）的运行会产生大量热能。 在化学和制药行业或者食品领域，也可能需要冷却塔，以降低相关工艺中冷却水的温度。

冷却塔中装有 一个或多个风机，以确保能随时提供充足的环境空气用于吸收热量。 用于蒸发冷却设备和工业冷却塔的风机位于冷却塔中（离心风机）的进气口或者位于上方出气口（轴流风机）。 安装在下方的风机输送空气流过冷却塔，安装在上方的轴流风机则通过抽吸空气制造负压，促使外部新鲜空气流入冷却塔。

采用智能风墙+智能数字化生产控制系统运行，取代了原大型皮带式风机+三相异步电机系统，节能率达40%以上。

优点:

1.EC风机结构紧凑，低能耗、低音、低电网污染、高可靠性。

2.永碰直驱系统，无传动损耗，无需进行皮带和皮带轮的维护，连接结构简单，无其他传动组件，可靠性更高。

3.风墙结构，通风量高。具有冗余功能，当某台风机电机发生故障时，其他风机会高速运转以补充缺失风量保证冷却塔恒定的冷却能力。

4.风机风量可根据实际情况需求，通过智能变频调速控制风量输出可实现恒转速、恒转矩、恒风量控制。
