EC离心风机

一、EC前倾离心风机

1.1 EC前倾离心风机简介

EC前倾离心风机，是指搭载电子换向（EC）电机、采用前倾式（前弯式）叶轮的离心风机。“前倾”指的是叶片的弯曲方向——叶片出口角大于90°时称为前倾式（前弯式）。这种结构使风机在较低转速下就能产生较大的气流，配合EC电机的高效驱动，形成了兼具大风量、低噪音、紧凑结构优势的通风解决方案。

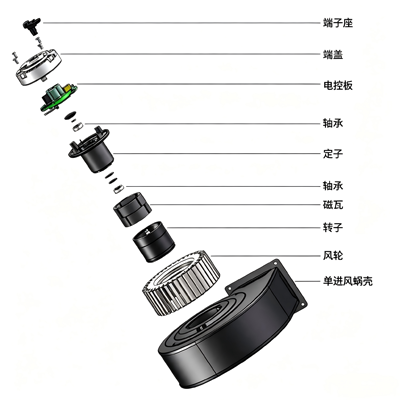

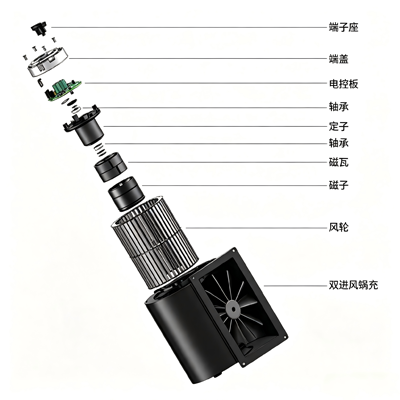

从结构上看，EC前倾离心风机通常采用外转子电机直联设计，电机直接集成在叶轮内部，整机结构非常紧凑。常见形式包括单进风和双进风两种，风轮直径覆盖108mm到710mm等多个规格。

1.2核心优势

1. 高效节能

EC电机相比传统交流电机，节能约30%，能效等级可超过IE4标准。采用多极分数槽外永磁无刷电机和优化的空气动力学设计，风机整体效率显著提升。

2. 大风量、低噪音

前倾叶轮的多叶片设计能在低转速下输出大风量。叶片经过优化，能有效减少湍流、降低运行噪音，尤其适用于对噪音敏感的环境。配合EC电机的电子换向技术，运行更加平稳安静。

3. 智能无级调速

EC电机内置智能控制，支持0-10V、PWM、MODBUS等多种调速信号，可实现100%无级调速。还可实现恒转矩、恒转速、恒风量等多种控制方案。部分产品还支持外接压力传感器的恒风量控制。

4. 超长寿命与高可靠性

EC电机取消了碳刷等易损件，采用免维护密封滚珠轴承，设计使用寿命可达40,000至50,000小时。内置堵转保护、过压保护、过温保护、软启动等多重保护功能。同时集成主动式PFC技术，可有效降低谐波干扰，提升系统电能质量。

5. 结构紧凑，安装灵活

外转子电机直接集成于叶轮中，减少了电机对气流的负面干扰。整机体积小、重量轻，可水平或垂直安装，适合空间受限的设备。

1.3、单进风与双进风结构对比

EC前倾离心风机根据进风方式的不同，分为单进风和双进风两种结构形式。

1. 单进风

结构特点 单进风离心风机仅允许空气从叶轮的单侧（通常为电机对侧）轴向进入，经叶轮 旋转加速后，以垂直于进风方向的角度从蜗壳排出。其叶轮较窄、蜗壳结构 相对简单，整机设计紧凑轻巧。 性能特点 静压较高：同等尺寸下，单进风风机通常能提供更高的静压，适用于需要克服较大 系统阻力的场合。 风量适中：由于仅单侧进风，风量输出相对有限。 噪音相对较高：单侧进风导致叶轮上气动载荷不均匀，尤其在高速运转时可能产生 更多振动和噪音。 成本较低：结构简单，初始投资成本较低。 典型应用 单进风前倾离心风机多用于空间受限、设备厚度有限的场景，例如： 小型空调内机、柜机 小型净化设备 新风系统、管道通风设备 除尘车间、油烟系统

2. 双进风

1.4 EC双进风前倾离心风机技术参数

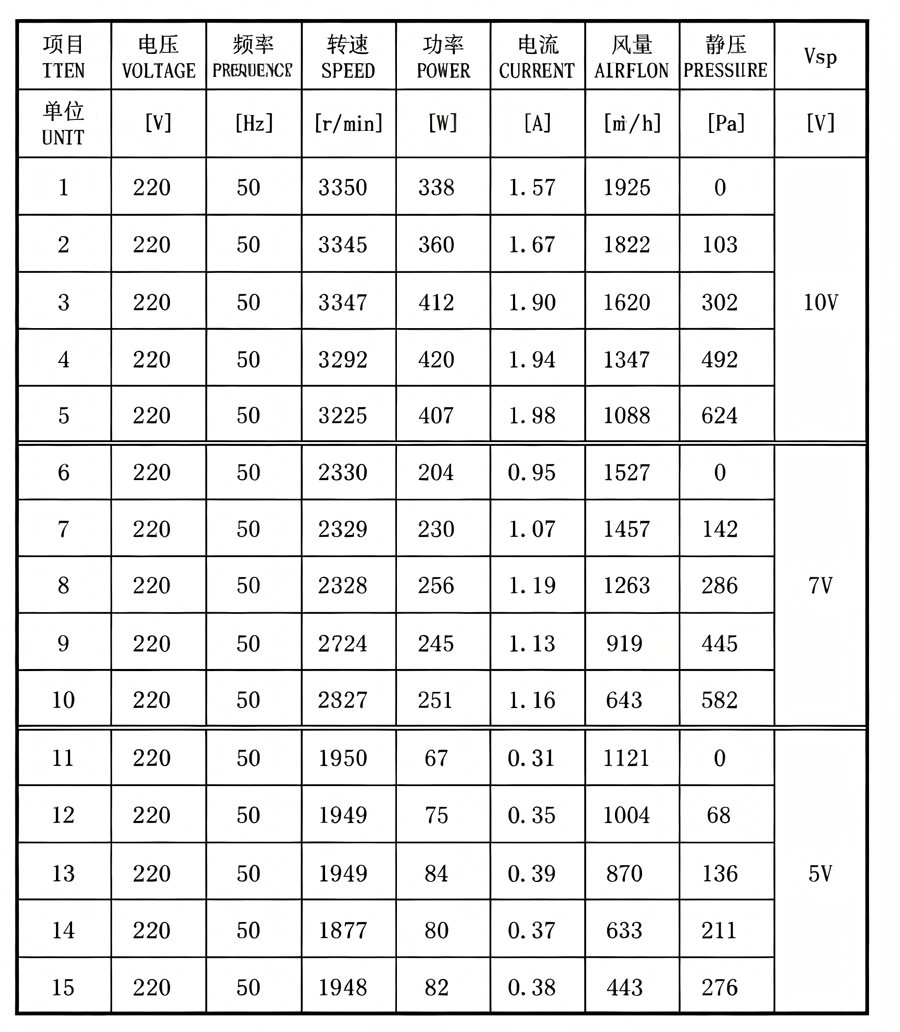

以下为 C-EC-280-137A型性能参数。我司 EC 前倾风机涵盖 120mm–500mm 全规格，如需其他型号详细资料，请联系我们获取专属选型手册。

Q-Q曲线:

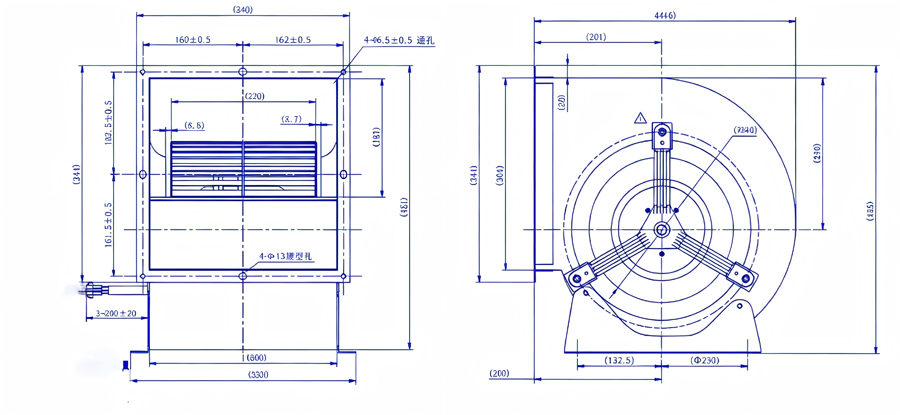

风机外形尺寸:

二、EC后倾离心风机

2.1 EC后倾离心风机简介

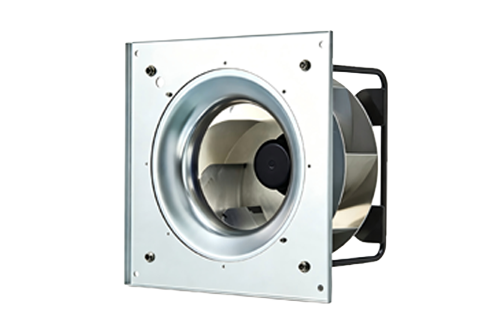

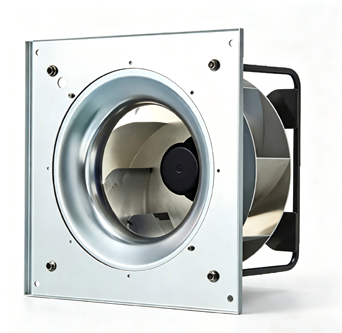

EC后倾离心风机，是指搭载电子换向（EC）电机、采用后倾式（后弯式）叶轮的离心风机。

“后倾”指的是叶片的弯曲方向——叶片出口角小于90°时称为后倾式（后弯式）。叶片弯曲方向与旋转方向相反，使气流进入叶轮后流动更加顺畅。这种结构在较高静压下依然能保持稳定气流，配合EC电机的高效驱动，形成了兼具高静压、高效率、低能耗优势的通风解决方案。

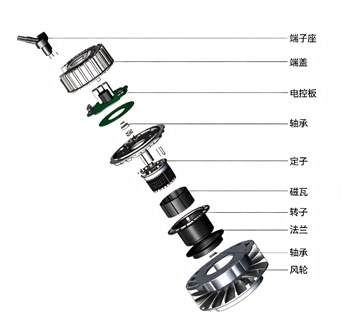

从结构上看，EC后倾离心风机通常采用外转子电机直联设计，电机直接集成在叶轮内部，整机结构紧凑。部分型号采用中空翼型叶片设计，具有效率高、噪声低的特点。叶轮直径覆盖133mm到900mm等多个规格。

2.2 核心优势

1. 超高效率

EC后倾离心风机是离心风机中效率最高的类型之一。测试表明，后倾式风机的效率可达85%，而前倾式风机的效率仅为55%到65%。其叶片流道为逐渐扩大的设计，水力损失较小。配合EC电机的智能控制，与传统交流方案相比可节省高达50%的能耗。

2. 高静压、大风量

后倾式叶轮在高静压下依然能保持稳定的气流输出。以ebm-papst为例，其后倾式离心风机压力增量高达1200Pa，体积流量可达300至约30,000 m³/h。杭州微光电子的A2系列EC翼型后向离心风机，风量可达25,000m³/h，静压可达2,400Pa。LONGWELL后倾离心风机的最大静压可达2,200Pa。

3. “无过载”特性

后倾式叶轮的功率曲线相对平坦，具有“无过载”特性。这意味着即使系统阻力（静压）发生变化，风机的功耗也不会急剧增加，从而保护电机并保持系统稳定性。在实际应用中，当过滤器堵塞导致管道阻力增加时，后弯式风机仍能保持相对稳定的气流。

4. 智能无级调速

EC电机内置智能控制，支持0-10V、PWM、RS485（Modbus） 等多种调速信号，可实现100%无级调速。可精确调节风机转速以满足精确的气流需求，避免定速风扇常见的“过度”能耗浪费。部分高端型号还支持恒压控制功能。

5. 超长寿命与高可靠性

后倾式离心风机采用高品质免维护滚珠轴承，无需日常加注润滑油，设计使用寿命可达40,000小时以上。内置堵转保护、过压保护、过温保护、过流保护、软启动等多重保护功能。工作温度范围可达-30°C至+70°C。

6. 结构紧凑，安装灵活

EC电机直接集成于叶轮中，无需带式传动，减少了安装体积。许多后弯式风机无需蜗壳即可在开放空间中使用，结构更加紧凑，便于设备集成。可水平或垂直安装，适配多种安装方式。

7. 低噪音运行

得益于直流电机低振动特性和优化的后倾式气流设计，运行稳定性极佳，噪音水平可控制在60分贝以下。后弯设计最大限度地减少了气流分离，进一步降低了噪音水平。

2.3 典型应用领域

EC后倾离心风机凭借高静压、高效率、稳定可靠的特点，广泛应用于以下场景：

暖通空调系统：空气处理机组（AHU）、新风系统、热回收系统（HRV/ERV）

数据中心冷却：精密空调、服务器散热

洁净室与实验室：维持恒定气流，确保最小污染

工业通风：工厂通风、除尘系统、设备冷却

空气净化与过滤：空气净化器、过滤系统

新能源领域：大型逆变器冷却、风力发电机冷却

特殊环境：医院、游泳池等需要防腐卫生涂层的场所

其他：控制柜散热、生物医疗、家用电器等

2.4 后倾离心风机技术参数

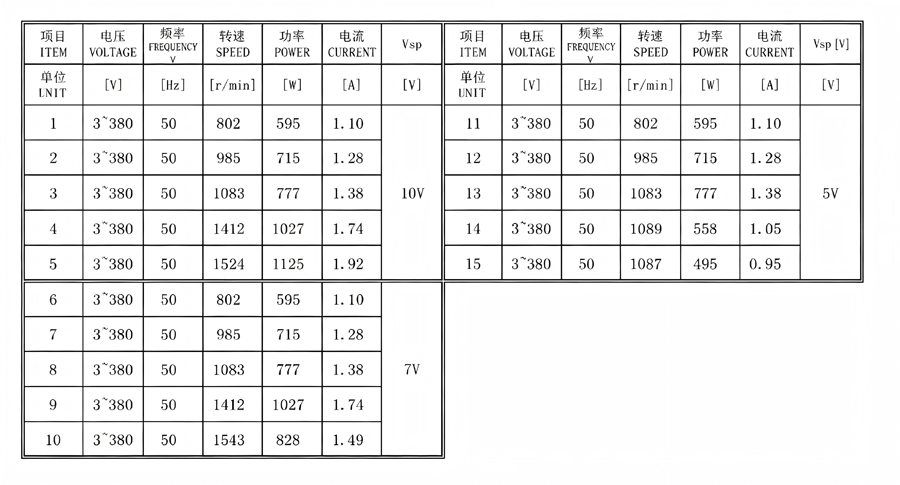

以下为 C-EC-250-102B型性能参数。我司 EC 前倾风机涵盖 120mm–500mm 全规格，如需其他型号详细资料，请联系我们获取专属选型手册。

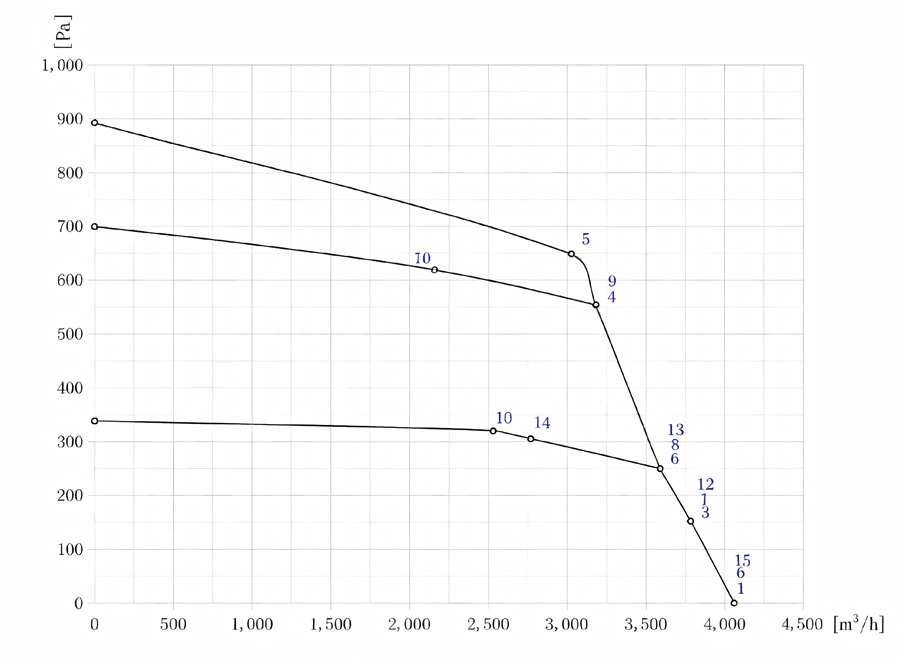

P-Q曲线:

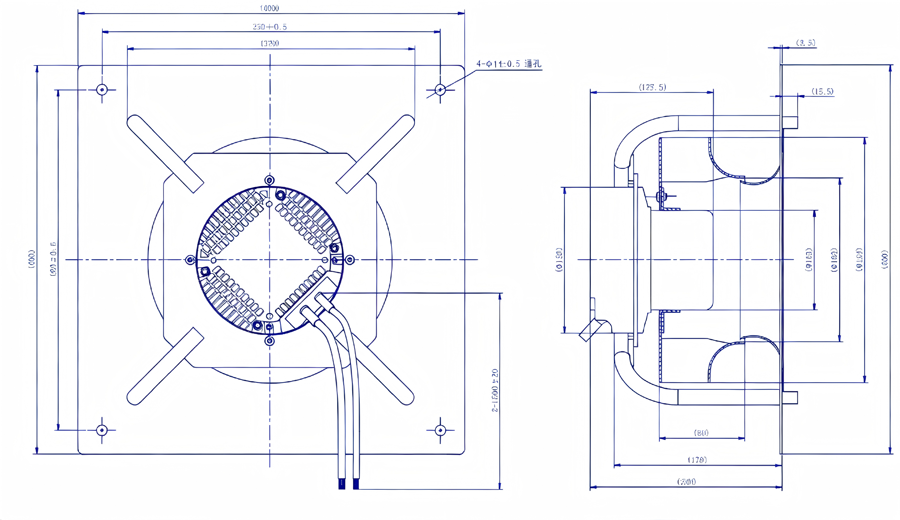

风机外形尺寸：
